【技巧】小流量調節閥的小流量的CV值 V型球閥和雙座調節閥的優劣有哪些

本公司是一家專業提供氣動套筒調節閥、等產品和服務的公司，您對小流量調節閥的小流量的CV值了解嗎？本文就這方面的內容給大家具體介紹一下，下面讓我們一起來看看“小流量調節閥的小流量的CV值 V型球閥和雙座調節閥的優劣有哪些”

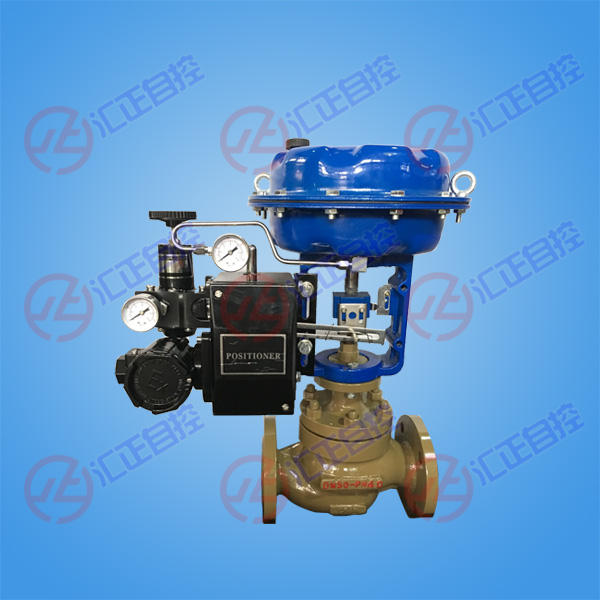

小流量調節閥所說的小流量是指Cv值為0.05或者更小。

在工業系統的許多應用中，對常壓下的少量物料或極高壓差下稍大的物料量都要求有精確的控制，這時計算的Cv值都是很小的，這可以用在產量極少的中間試驗裝置或用在把少量試劑添加到大量工藝流體的工業設備。

在考慮使用這些小流量調節閥時，選用的準則和那些常規調節閥大不相同，例如：和調節閥串接的摩擦損失很小，也沒有不利的泵壓頭特性，不要求有真正的等百分比特性。主要的設計問題是認真研究實際需要的流量范圍。CV值越小就越成為理論值。它們作為流通能力的指標是有用的，但精確性和重復性卻值得懷疑，因為在許多情況下，由于通過節流部分的流體可能是層流，也可能是層流和紊流的混合，這種混合流動隨閥門行程的變化或流動調節而改變。

從設計觀點上看，需要流體節流的實際尺寸確實很小，但許多小流量的應用涉及到高壓差并伴隨磨損的問題，這個事實就帶來更多的難題。

在標準閥的設計中，流通能力主要由閥座孔的直徑來決定，當流體能力減少，實際的小直徑達到1/16英寸，這樣，孔的理論CV值近似于0.06或者接近于小流量范圍的上限，主要用減少閥芯行程或者限制通道口開度的方法來使它更進一步減小。

對于少數嚴格的使用場合，可以利用錐形針或帶銑槽的柱塞在孔中調節，孔徑范圍從1/8英寸到1/4英寸，這種類型的閥門行程約為1/2英寸，這種小流量閥內件在工廠應用時可安裝在普通直通閥的閥體中，但可以顯著減小閥體和執行機構兩者的尺寸。這種調節閥重量輕、緊湊、很適用于實驗裝置的操作。

前面已經說過，當尺寸減小時，小流量調節閥內件的CV值的意義不大，幸而，在閥座孔得到很大的有效流量范圍。除了閥行程可以調整之外，閥內件易于替換，而且，若用許多一樣的閥門，維修幾套閥內件的費用也不高，因為對一樣的閥體，都是可以互換的。

用常規公式來計算所要求的CV值，然后為所用的特定閥門選用接近大尺寸的閥內件，例如實際操作時這些閥內件太小流量，小流量調節閥的小流量的CV值可以用簡單地增加閥行程或者稍微修正閥芯的方法來提高流通能力。

更多人會關注：

雙座調節閥由于有上下兩個閥座，所以不平衡力小，適用于壓差比較大、對走漏量請求不高的場合，平等口徑的雙座調節閥也可以對執行器的標準請求要小一點；可是雙座調節閥流路雜亂，活動阻力大，可調規模小；閥桿上下運動，閥芯穩定性差，振蕩大。

V型球閥比直行程的雙座調節閥具有極大長處，這些長處是由V型球閥的構造決議的。V型球閥的閥芯在構造上選用偏疼構造，除了封閉方位外，芯座不觸摸其余方位，減少了磨損，閥芯一旦翻開就脫開閥座，降低了作業扭矩。一起閥芯上的V型開口可極好確保閥在小開度的調節性能，處理了直行程閥在小開度作業特性欠好的難題。?

V型球閥的流路簡略，為單直通式，活動阻力小，可調規模大，流開型閥門壓力恢復系數高于雙座閥，更適用于發作空化的狀況。

V型球閥的閥芯、閥桿運動方式為滾動，和直線運動的閥相比，可戰勝壓差大，是直行程閥的2.5～10倍。

在處理高溫疑問時，V型球閥選用剛柔聯系的彈性硬密封處理高溫下脹大致使的芯座抱、卡疑問，一起選用高溫耐磨填料確保閥桿在高溫下密封的可靠性。

以上所介紹的內容就是關于“小流量調節閥的小流量的CV值 V型球閥和雙座調節閥的優劣有哪些”的，想必大家看了我們的介紹后，也對這方面的內容有了足夠的認識。除了這個之外，我們在另外的文章中也為大家介紹了氣動套筒調節閥、廠家、等內容，敬請關注！
