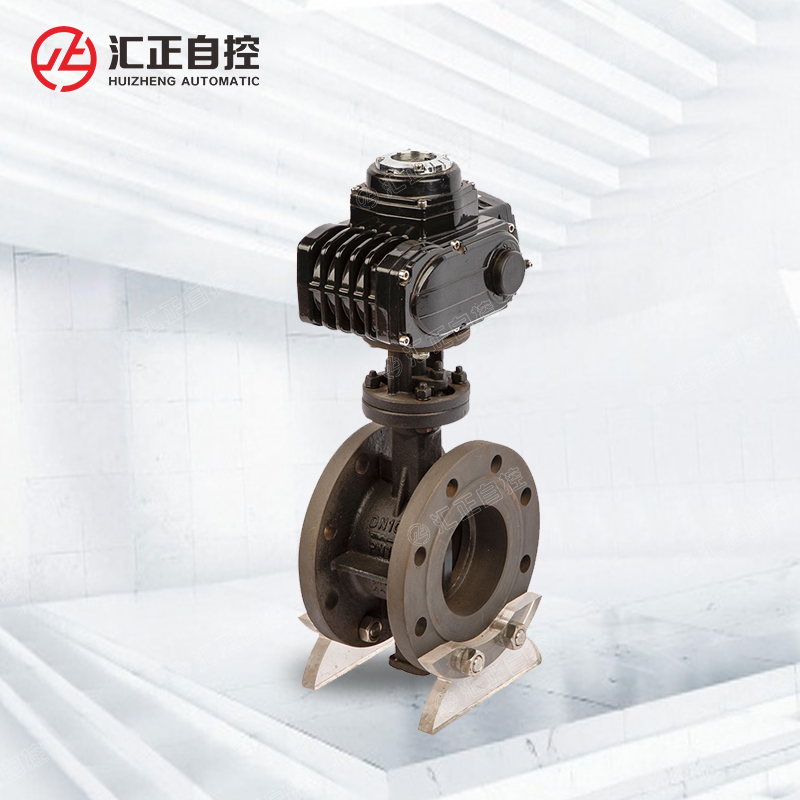

電動蝶閥D941X

產品名稱： 電動蝶閥D941X

詳細說明

一、D941X電動法蘭軟密封蝶閥--概述



D941X電動法蘭軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。



二、D941X電動法蘭軟密封蝶閥--特點



1、D941X 電動法蘭軟密封蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。



5、密封材料耐老化、耐腐蝕，使用壽命長等特點。



三、D941X電動法蘭軟密封蝶閥--執行標準



設計標準:GB/T12238-1989

法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000;JB78

結構長度: GB/12221-1989

壓力試驗：GB/T13927-1992;JB/T9092-1999



四、D941X電動法蘭軟密封蝶閥--主要技術參數



公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。



五、D941X電動法蘭軟密封蝶閥--主要零件的材質



零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨



六、主要連接及外形尺寸



公稱通徑		結構 長度	外形尺寸(參考值)				連接尺寸(標準值)				參考 重量
							0.6MPa
mm	inch	L	H	H0	A	B	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	13
65	21/2	112	70	321	180	200	160	130	108	4-14	14
80	3	114	83	346	180	200	190	150	124	4-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	28.5
200	8	152	164	572	270	280	320	280	254	8-18	48
250	10	250	206	646	270	280	375	335	309	12-18	69
300	12	270	230	738	380	420	440	395	363	12-22	91
350	14	290	248	761	380	420	490	445	413	12-22	110
400	16	310	289	877	450	470	540	495	463	16-22	140
450	18	330	320	938	480	490	595	550	518	16-22	180
500	20	350	343	993	480	490	645	600	568	20-22	215
600	24	390	413	1131	480	490	755	705	667	20-26	290
700	28	430	478	1476	640	660	860	810	772	24-26	560
800	32	470	525	1533	640	660	975	920	878	24-30	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	48	630	755	1995	850	900	1405	1340	1292	32-33	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	80	950	1250	3100	1100	980	2265	2180	2180	48-42	4010
