        電動高溫蒸汽調節閥

        產品名稱: 電動高溫蒸汽調節閥

        詳細說明

        ZDLPG電動高溫蒸汽調節閥是由3810系列電子式電動執行機構和高溫調節閥體組成,內含飼服功能,接受統一的4-20mA或1-5V?DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構,電子式電動高溫調節閥具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差不大、溫度壓力較大等特點。電子式電動高溫調節閥廣泛使用于流量大,溫度高,泄漏量要求不嚴格的場合。

        可配置3410系列開關型電動執行器,只控制高溫高壓介質的通斷。

        可配置防爆型電動執行器,滿足苛刻工況和危險易燃易爆場所。(電動執行器詳細資料請閱我公司網站電動執行器部分或垂詢我公司)

        一、ZDLPG電動高溫蒸汽調節閥主要技術參數


        二、ZDLPG電動高溫蒸汽調節閥閥體部分

        1、閥芯形式:單座,籠式,套筒。

        2、流量特性:線性,等百分比。

        3、閥體形式:直通鑄造球形閥。

        4、公稱通徑:DN25~300mm

        5、公稱壓力:1.6-6.4MPa

        6、法蘭標準:GB/T9113、 JB/T79

        7、閥蓋形式:高溫型+230~+450℃、超高溫型+230~+560℃ 。

        8、密封填料:金屬石墨纏繞墊片、柔性石墨、碳纖維填料。

        三、ZDLPG電動高溫蒸汽調節閥執行機構

        執行器型號

        3810L,3410L直行程系列

        主要技術參數

        電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V?DC、輸出信號:4-20mA?DC

        防護等級:相當IP55、隔爆標志:ExdⅡBT4、手操功能:手柄

        環境溫度:-25~+70℃、環境濕度:≤95%

        四、ZDLPG電動高溫蒸汽調節閥主要零件材料

        1

        閥體

        WCB

        CF8

        CF8M

        CF3M

        2

        閥座、套筒

        304

        304

        316

        316L

        3

        閥芯

        304

        304

        316

        316L

        4

        導向套、并帽

        304

        304

        316

        316L

        5

        閥蓋

        WCB

        CF8

        CF8M

        CF3M

        6

        閥桿

        304

        304

        316

        316L

        7

        散熱片

        304

        304

        316

        316L

        8

        填料

        PTFE/柔性石墨

        9

        彈簧

        65Mn

        304

        316

        316L

        10

        螺母

        304

        304

        316

        316L

        五、ZDLPG電動高溫蒸汽調節閥主要性能指標

        項目

        指標值

        基本誤差%

        配3810L±2.5;

        回差%

        配381L ±2.0;

        死區%

        1.0

        始終點偏差%

        電開

        始點±2.5

        終點±2.5

        始點±2.5

        終點±2.5

        電關

        始點

        ±2.5

        終點

        ±2.5

        額定行程偏差%

        ≤2.5

        泄露量L/h

        0.01%×閥額定容量

        可調范圍R

        30:1

        六、ZDLPG電動高溫蒸汽調節閥 額定流量系數Kv、允許壓差

        DN

        25

        32

        40

        50

        65

        80

        100

        125

        150

        200

        250

        300

        閥座直徑 (mm)

        25

        32

        40

        50

        65

        80

        100

        125

        150

        200

        250

        300

        額定流量系數KV

        單座

        11

        17.6

        27.5

        44

        69

        110

        176

        275

        440

        630

        1000

        1600

        籠式

        9

        15

        23

        35

        59

        95

        148

        236

        355

        568

        885

        1260

        套筒

        10

        16

        25

        40

        63

        100

        155

        250

        370

        580

        900

        1300

        額定行程(mm)

        16

        25

        40

        60

        100

        允許壓差(MPa)

        單座

        3.2

        3.0

        2.0

        1.8

        1.5

        1.4

        1.0

        0,7

        0.6

        0.5

        0.3

        0.28

        籠式

        5.8

        5.0

        4.9

        4.3

        3.0

        3.7

        3.5

        3.1

        2.8

        2,8

        2.4

        2.0

        套筒

        6.4

        5.2

        5.2

        4.6

        4.6

        3.7

        3.7

        3.5

        3.1

        3.1

        2.6

        2.2

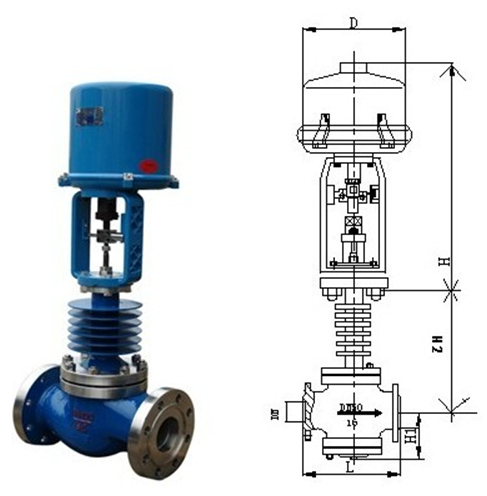

        七、ZDLPG電動高溫蒸汽調節閥外形連接尺寸(mm)

        公稱通徑

        25

        32

        40

        50

        65

        80

        100

        125

        150

        200

        250

        300

        L

        PN16/25

        184

        200

        222

        254

        276

        298

        352

        410

        451

        550

        640

        880

        PN40

        197

        200

        235

        267

        292

        317

        368

        425

        473

        640

        760

        910

        PN64

        200

        210

        251

        286

        311

        337

        394

        440

        508

        670

        810

        950

        H1

        PN16/25

        57.5

        75

        75

        85.5

        92.5

        100

        110

        142.5

        158

        170

        195

        230

        PN40

        57.5

        75

        75

        82.5

        92.5

        100

        117.5

        150

        167.5

        187.5

        205

        245

        PN64

        40

        85

        85

        90

        102.5

        107.5

        125

        172.5

        195

        207.5

        230

        260

        H2

        396

        428

        428

        436

        415

        464

        507

        690

        840

        632

        725

        882

        H

        373

        495

        495

        495

        700

        700

        700

        725

        725

        725

        725

        725

        D

        177

        177

        177

        177

        182

        182

        182

        182

        182

        218

        218

        218

        R

        225

        225

        225

        225

        257

        257

        257

        310

        310

        310

        310

        310

        注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。

        ZDLPG電動高溫蒸汽調節閥訂貨須知:
        1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
        a.結構長度;
        b.連接形式;
        c.公稱直徑;
        d.產品使用介質及溫度、壓力范圍;
        e.試驗、檢驗標準及其他要求。
        2、 本廠可根據客戶特定要求配置各類驅動裝置。
        3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
        4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。
